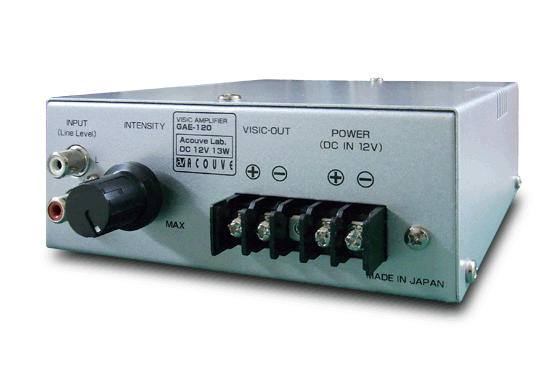

バイジック®アンプ GAE-120

コンパクトサイズ

バイジック®アンプ/GAE-120は、バイジック® (体感音響)システムの試作・実験評価、機器組込用などに好適なバイジック® (体感音響)システム専用のアンプです。本機はオーディオ信号を振動信号に変換する信号処理回路と、バイブロトランスデューサ(電気−機械振動変換器)を駆動する20Wのパワーアンプを備えています。パワーアンプ部はバイブロトランスデューサ Vt708を2台、もしくはVp616を4台、駆動することができます。
(その他のバイブロトランスデューサVp408やVp216 などとの組み合わせも可能ですが、バイブロトランスデューサの許容入力電力との関係で、接続時の取り扱いに注意が必要ですのでお問合せください)

本機の信号処理回路には、バイジック® (体感音響)システムの高い性能を得るためのフィルタ処理やイコライジング処理、適切なレベル圧縮処理など、数々の信号処理の技術が凝縮しています。主な仕様、外形寸法を下記に示します。
*本機は外部電源(DC12V2A)が必要です。
弊社にて御購入頂くか、お客様で御用意して下さい。



【GAE-120の主な仕様】
■形式 :L/R混合、レベル圧縮、ローパスフィルター回路内蔵
モノラル出力パワーアンプ
■定格電源電圧/最大消費電流 :DC12V/2A
■最大出力電力 :20W
■負荷抵抗 :40Ω
■インピーダンス :100KΩ
■入力端子 :RCAピンジャック2P
■出力端子 :端子台(5極の内指定箇所の2極)
■入力電源端子 :端子台(5極の内指定箇所の2極)
■外形寸法(mm) :124(W)×135(D)×50(H)
(最大突起含まず)×57(ケースレグ含む)
■重量(g) :600

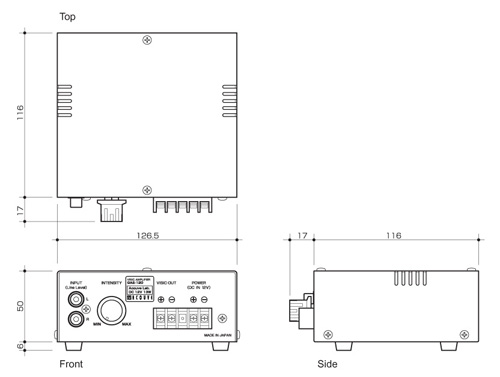

【外形寸法】
バイジックアンプ外観図

※上記仕様・外観は改良のため予告なく変更することがあります
※価格、在庫、納期、その他詳細に関してはアクーヴ・ラボへお問合せください。
